Warum fällt ein Steuergerät wirklich aus?

Immer wenn ein Steuergerät den Dienst verweigert, denken viele Fahrzeughalter zuerst an ein komplett defektes Gerät, das ausgetauscht werden muss. Tatsächlich sitzt der eigentliche Fehler in den seltensten Fällen im Hauptprozessor selbst. Deutlich häufiger sind es einzelne, klar lokalisierbare Bauteile auf der Platine, die den Ausfall verursachen – und die sich gezielt reparieren lassen.

Der unsichtbare Stress im Steuergerät

Eine Leiterplatte im Motorraum oder Fußraum ist über Jahre hinweg mechanischem und thermischem Stress ausgesetzt, den kaum ein anderes Elektronikgerät erlebt. Der Hauptmechanismus dahinter heißt thermische Wechselbelastung: Im Betrieb wird das Modul heiß, nach dem Abstellen kühlt es wieder ab. Chip, Lot und Platine dehnen sich dabei unterschiedlich stark aus. Über Zehntausende solcher Zyklen entstehen feine Mikrorisse im Lot – die klassischen kalten Lötstellen.

Weitere Belastungsfaktoren

• Feuchtigkeit durch undichte Gehäuse oder verstopfte Wasserabläufe
• Vibration, die Bauteilbeinchen und Bonddrähte ermüden lässt
• Spannungsspitzen im Bordnetz, etwa durch falsche Starthilfe
• Korrosion an Steckverbindungen und Platinen bei älteren Fahrzeugen

Bekannte anfällige Baureihen

Manche Steuergeräte-Baureihen sind bekanntermaßen anfälliger für bestimmte Fehlerbilder. Das Valeo J34P etwa reagiert empfindlich auf Kurzschlüsse, während das Magneti Marelli IAW 59F/59M vibrationsbedingt eher unter losen Bonddrähten leidet.

Kalte Lötstellen und der BGA-Rework

Die kalte Lötstelle gilt als Klassiker unter den Steuergerätedefekten. Unter dem Stereomikroskop erscheint sie matt und rissig statt glänzend und sauber. Bei einfach verlöteten Bauteilen lässt sich die Stelle direkt nachlöten. Deutlich anspruchsvoller wird es bei sogenannten Ball-Grid-Array-Bauteilen (BGA), bei denen der Prozessor über ein verdecktes Raster von Lotkugeln kontaktiert ist. Hier hilft nur ein kontrollierter Reflow-Prozess: Das Modul wird nach einem exakten Temperaturprofil erhitzt, damit sich die Lotkugeln neu verbinden, ohne die Platine zu beschädigen.

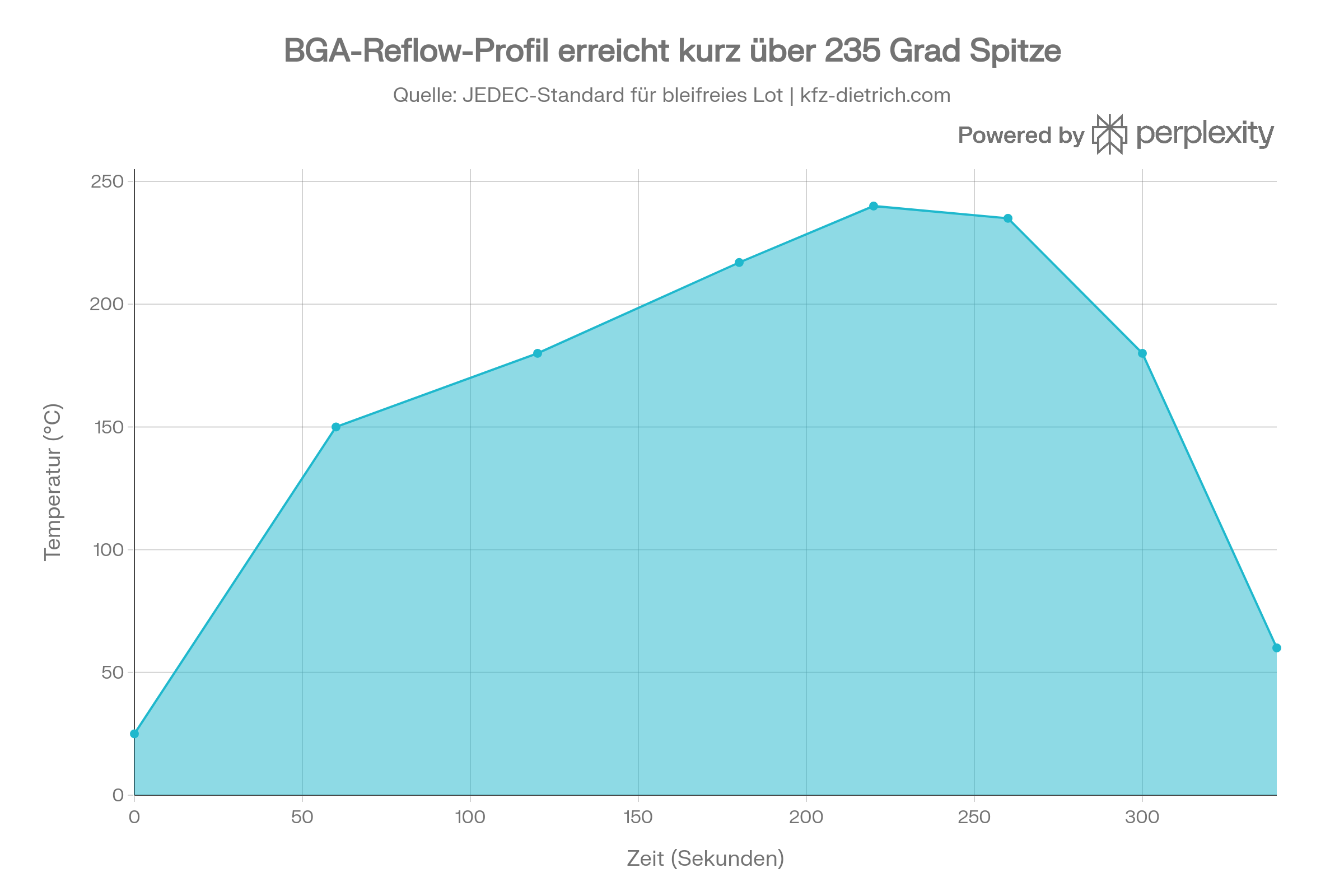

Das JEDEC-Temperaturprofil im Detail

• Vorheizen auf rund 150 bis 180 Grad Celsius
• Kontrollierter Anstieg über die Liquidus-Temperatur von etwa 217 Grad
• Kurzes Plateau bei 235 bis 245 Grad Spitzentemperatur

Wird dieses Profil überschritten, drohen Delamination der Platine oder der sogenannte Popcorn-Effekt durch eingeschlossene Feuchtigkeit.

Elektrolyt-Kondensatoren: der heimliche Übeltäter

Elektrolyt-Kondensatoren enthalten einen flüssigen oder gelartigen Elektrolyten, der über die Jahre unter Hitze austrocknet. Ein gealterter Kondensator verliert an Kapazität und gewinnt an Innenwiderstand – die Folge sind instabile Versorgungsspannungen, sporadische Resets oder Kommunikationsabbrüche auf dem Datenbus.

Typische Warnzeichen

• Gewölbte Oberseite des Kondensators
• Ausgetretener Elektrolyt an den Lötpunkten
• Unauffälliges Erscheinungsbild trotz Defekt – erst per ESR-Messung erkennbar

Auch geblähte oder geplatzte Elektrolytkondensatoren zählen laut mehreren Fachquellen zu den häufigsten Einzelursachen bei defekten Motorsteuergeräten, gemeinsam mit Haarrissen in Lötstellen und korrodierten Speicherbausteinen.

Treiber-ICs: wenn die Endstufe durchbrennt

Der Hauptprozessor denkt zwar, schaltet aber selbst keine Leistung. Dafür sitzen auf der Platine sogenannte Treiber-ICs und Endstufen, die Steuersignale in die Ansteuerung von Injektoren, Zündspulen oder Magnetventilen umsetzen. Diese Leistungsbauteile brennen als erstes durch, wenn im Kabelbaum ein Kurzschluss auftritt oder eine Last überlastet wird.

Typisches Symptom

Der Motor läuft, aber ein bestimmter Aktuator reagiert nicht mehr – ein Zylinder setzt aus oder ein Ventil bleibt stumm. Wichtig dabei: Wird ein durchgebrannter Treiber-IC einfach getauscht, ohne die eigentliche Ursache im Bordnetz zu beheben, brennt das neue Bauteil oft erneut durch. Eine gründliche Ursachenforschung ist deshalb unerlässlich.

Warum eine Reparatur oft die bessere Wahl ist

Der entscheidende Vorteil einer Instandsetzung auf Bauteilebene: Das Original-Steuergerät bleibt mit allen Daten erhalten – Codierung, Adaptionswerte und Wegfahrsperren-Information müssen in der Regel nicht neu eingelernt werden. Nur wenn beim Reflow Speicherinhalte verloren gehen oder Adaptionswerte zurückgesetzt werden mussten, ist anschließend eine Codierung über die Herstellersysteme nötig.

Kostenvorteil im Überblick

• Fachgerechte Reparatur: meist zwischen 200 und 500 Euro
• Neues Steuergerät inklusive Codierung: oft über 1.000 Euro

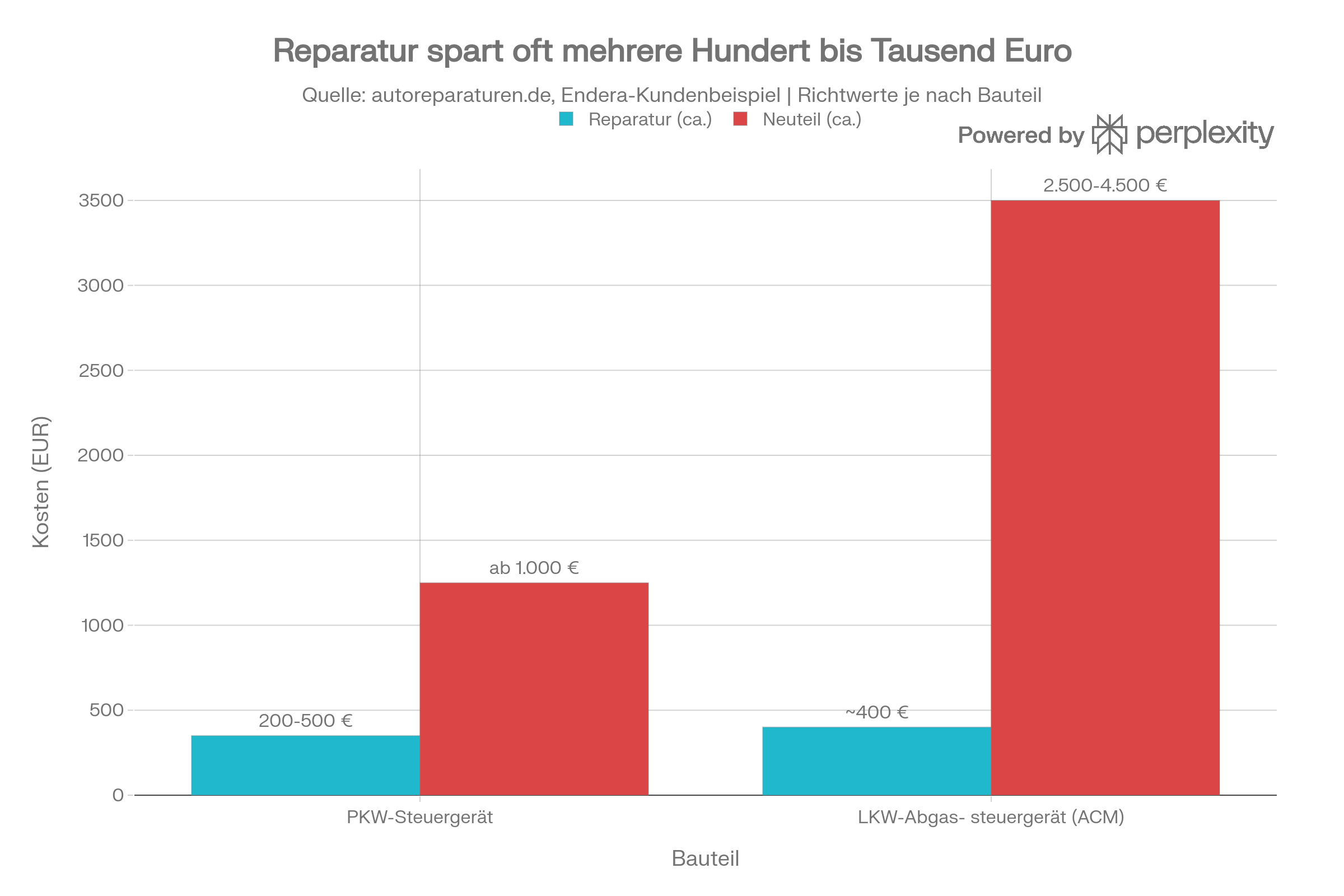

Reparatur- vs. Neuteilkosten bei Steuergeräten

Wann eine Reparatur an ihre Grenzen stößt

Nicht jeder Schaden lässt sich auf der Platine beheben. Ist der Hauptprozessor selbst defekt, die Platine gebrochen oder hat sich Feuchtigkeit dauerhaft zwischen die Schichten einer Mehrlagen-Leiterplatte gearbeitet, ist eine Instandsetzung oft nicht mehr wirtschaftlich sinnvoll. In diesen Fällen ist ein geprüftes Austauschgerät mit anschließender Codierung der zuverlässigere Weg.

Häufig gestellte Fragen

Merkt man einen Bauteildefekt sofort?
Nicht unbedingt. Viele Bauteilfehler zeigen sich zunächst als sporadische Symptome – das Fahrzeug startet gelegentlich nicht, eine Funktion fällt bei Wärme aus und kommt bei Kälte zurück. Genau dieses unstete Verhalten ist ein starkes Indiz für einen Bauteildefekt statt eines Totalausfalls.

Muss nach jeder Reparatur codiert werden?
Nein. In der Regel bleiben Codierung und Wegfahrsperren-Daten im originalen Flash-Speicher erhalten. Nur bei bestimmten Eingriffen, etwa wenn Speicherinhalte beim Reflow verloren gehen, ist eine Nachcodierung erforderlich.

Kann ich einen Kondensatordefekt selbst erkennen?
Optisch nur bei fortgeschrittenem Schaden – aufgeblähte oder ausgelaufene Kondensatoren sind sichtbar. Die meisten Fälle erfordern aber eine ESR-Messung, die nur mit entsprechendem Messgerät möglich ist.
